Krzysztof Pogan
/tekst ukazał się w wydaniu 12/2019 Przeglądu Budowlanego/

Dynamiczne wykorzystanie betonu nastąpiło w wieku XIX, od momentu opracowania w roku 1824 przez Aspdina technologii sztucznego spoiwa, które nazwał cementem portlandzkim. Dzisiaj pojęcie betonu jest znacznie szersze i uległo wielu modyfikacjom. Obecnie beton uzyskuje się nie tylko z okruchów skalnych (kruszywo naturalne lub łamane), ale także z kruszywa sztucznego i wypełniaczy, zaś zamiast cementu stosuje się inne spoiwa, a jego właściwości wzbogaca się domieszkami i dodatkami. Ogólnie można zdefiniować beton jako materiał budowlany uzyskany z połączenia wypełniacza spoiwem. Tak uzyskany materiał nosi nazwę kompozytu, w którym zaczyn spełnia rolę matrycy, a kruszywo inkluzji. Beton i stal są obecnie dwoma najbardziej powszechnie stosowanymi materiałami w konstrukcjach budowlanych. Czasem współpracują, tworząc żelbet, a czasem konkurują ze sobą w tym sensie, że konstrukcje podobnego typu i funkcji mogą być zbudowane z jednego z tych materiałów. A jednak inżynierowie zwykle wiedzą mniej o betonie, z jakiego jest wykonana konstrukcja, niż o stali. Stal jest produkowana w warunkach dokładnie kontrolowanych, jej właściwości są określone w laboratorium i opisywane w świadectwach producenta. Projektant musi zatem jedynie wyspecyfikować stal zgodnie z odpowiednią normą, a nadzór inżyniera na budowie jest ograniczony do wykonawstwa połączeń między poszczególnymi elementami stalowymi.Na budowie obiektu betonowego sytuacja jest całkowicie inna. Wprawdzie jakość cementu i kruszyw jest gwarantowana przez producenta w sposób podobny do tego jak w przypadku stali, jednak to beton, a nie cement i kruszywo jest materiałem konstrukcyjnym. Elementy z betonu są wykonywane często na budowie, a ich jakość jest zależna niemal wyłącznie od fachowości wykonawstwa przy produkcji, transporcie, układaniu mieszanki betonowej oraz pielęgnowaniu świeżego betonu.W tym miejscu należy przytoczyć słowa prof. Adama Neville’a: „Nie należy obawiać się, że wykonanie dobrego betonu jest trudne. Zły beton – często materiał o niewygodnej konsystencji, twardniejący w porowatą, niejednorodną masę – jest po prostu wykonywany przez zmieszanie cementu, kruszywa i wody. Zadziwiające, że składniki dobrego i złego betonu są dokładnie takie same, a jedynie umiejętności, poparte przez zrozumienie wykonywanych czynności i zachodzących procesów, są odpowiedzialne za różnice”. Dlatego też, należy podkreślić tu znaczenie i rolę pielęgnacji świeżego betonu, bowiem w kontekście omawianego przypadku to była główna przyczyna powstałego problemu.


Pielęgnacja świeżego betonu ma na celu:
• zapewnienie optymalnych warunków cieplno-wilgotnościowych w dojrzewającym betonie (wspomaganie procesu hydratacji cementu),• ochronę świeżo wykonanego betonu przed szkodliwym wpływem promieni słonecznych, działaniem wiatru, opadów atmosferycznych,• przeciwdziałanie skurczowi spowodowanego wysycha- niem betonu,• redukcję różnicy temperatury na powierzchni elementu betonowego i w jego wnętrzu (ograniczenie naprężeń termicznych i ryzyka spękania elementu),• zapobieganie zamarzaniu wody zarobowej i zapewnienie prawidłowego rozwoju wytrzymałości betonu w warunkach obniżonej temperatury.

Wyróżnia się następujące metody pielęgnacji:
• pielęgnację na mokro – okrywanie wilgotnymi matami jutowymi lub geowłókniną – zraszanie zabezpieczonej po- wierzchni wodą,
• stosowanie osłon – okrywanie folią lub płytami z materia- łów izolacyjnych (wełna mineralna, styropian), wykonanie namiotu ochronnego w miejscu wbudowywania betonu,
• stosowanie preparatów do pielęgnacji betonu – pokrywanie powierzchni świeżego betonu odpowiednimi preparatami ograniczającymi odparowanie wody z powierzchni i odbijającymi promieniowanie słoneczne.

Należy także zaznaczyć, że brak pielęgnacji lub niewłaściwa pielęgnacja powoduje, że powierzchnia betonu będzie osła- biona, a struktura betonu będzie wykazywać zarysowania. Wpłynie to negatywnie na trwałość betonu i konstrukcji. Zabiegi pielęgnacyjne są etapem postępowania z mieszanką betonową i świeżym betonem równie ważnym jak projektowanie składu mieszanki z uwzględnieniem aspektów trwałości, dobór odpowiednich składników, mieszanie i transport na miejsce wbudowania, układanie i zagęszczanie mieszanki betonowej. Od tego etapu także zależeć będzie dalsza obróbka powierzchni i jej przygotowanie pod nakładanie powłok ochronnych, co w konsekwencji przekłada się na skuteczność zabezpieczenia antykorozyjnego powierzchni betonowych czy ewentualnych napraw.

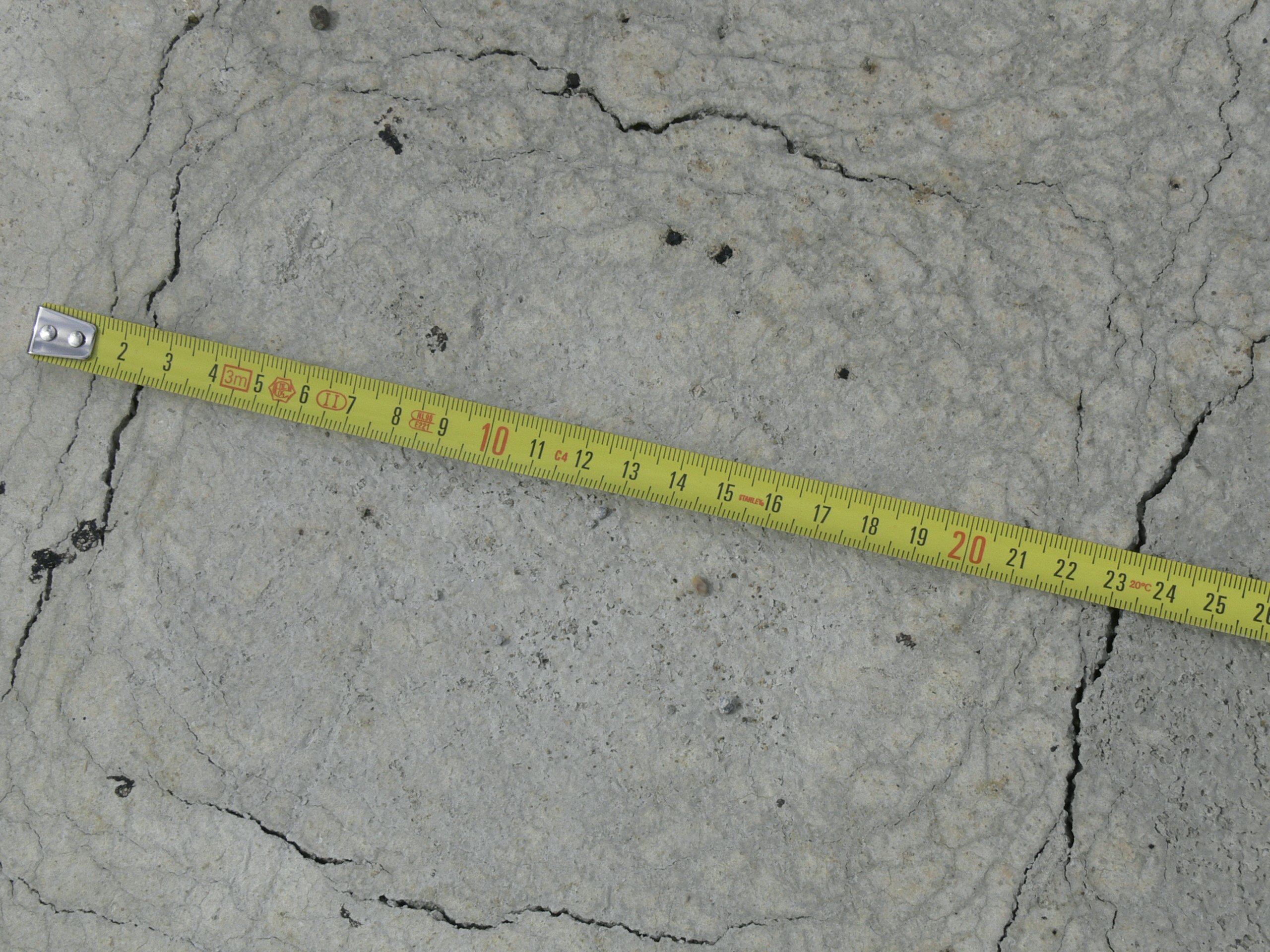

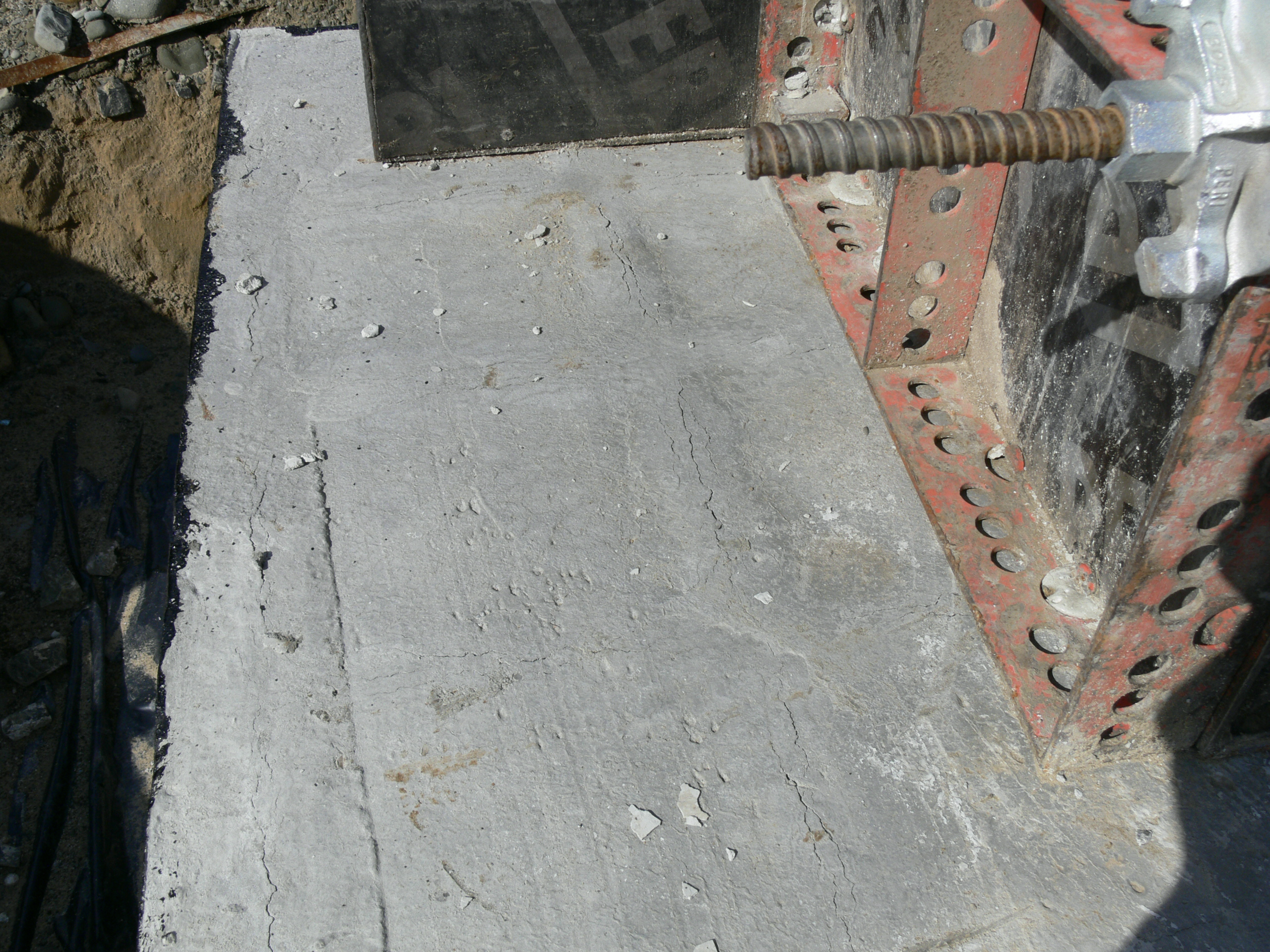

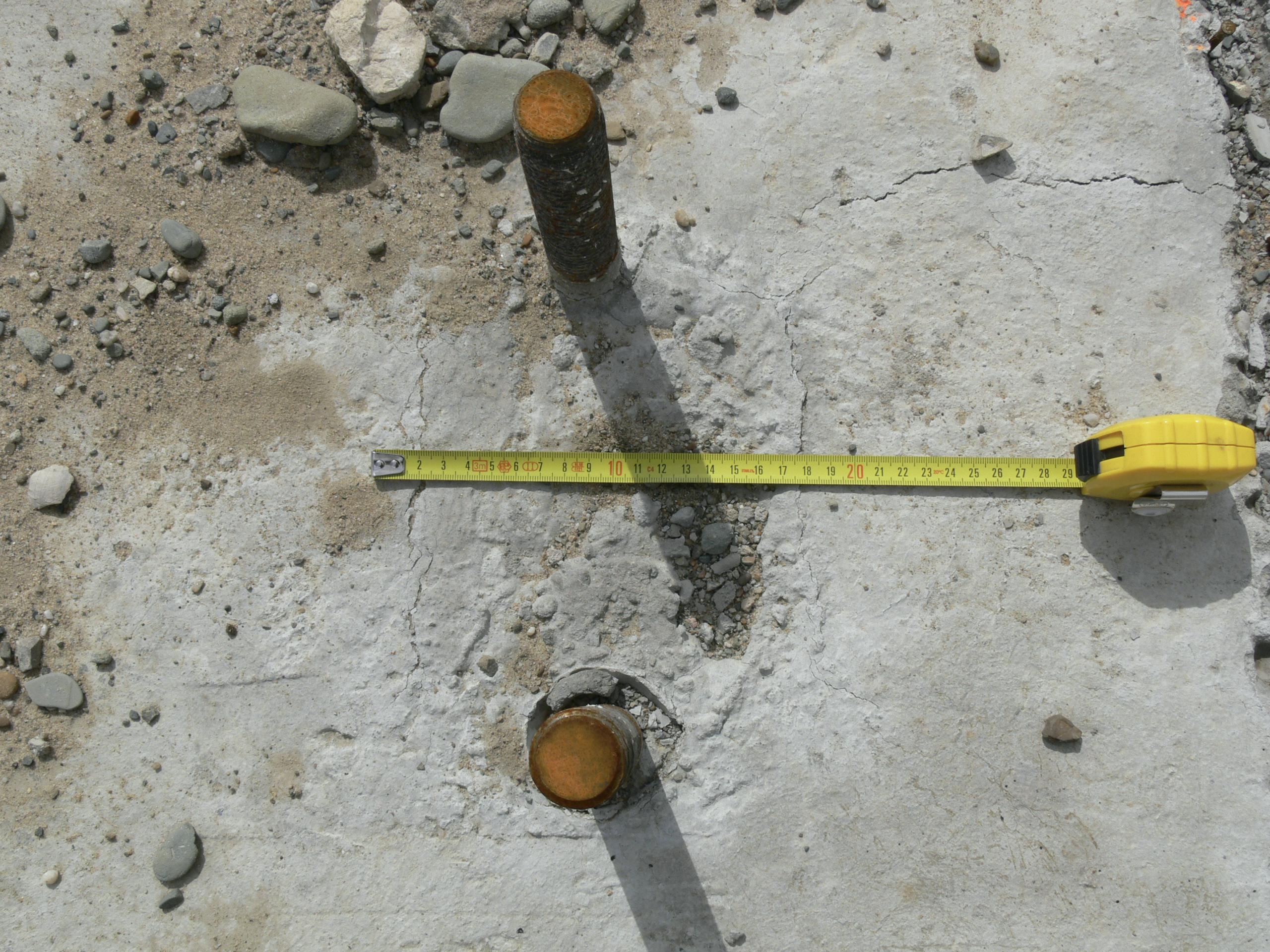

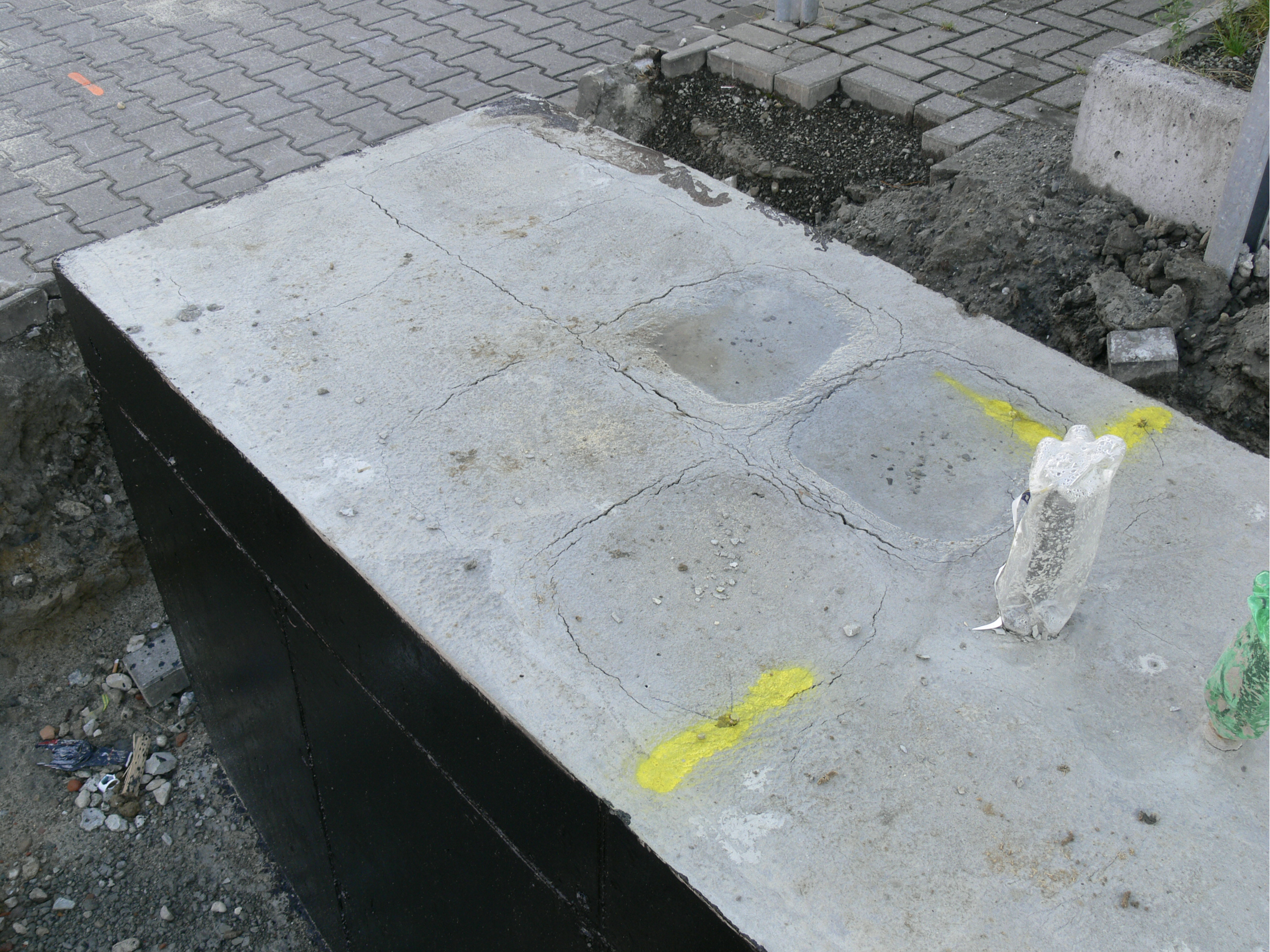

W omawianym przypadku wykonywano żelbetowe stopy fundamentowe pod słupy hali produkcyjno-magazynowej. Betonowanie odbywało się podczas letnich upałów, gdzie temperatura powietrza w ciągu dnia przekraczała 30 st. C. Podczas wizji lokalnych zaobserwowano liczne spękania powierzchni betonu na powierzchniach poziomych fundamentów żelbetowych – powierzchnie górne fundamentów (rys. 1 i 2), a także odsadzki (rys. 3 i 4). Na uwagę zasługują również pęknięcia występujące w bliskim sąsiedztwie kotew stalowych osadzonych w fundamentach (rys. 5).

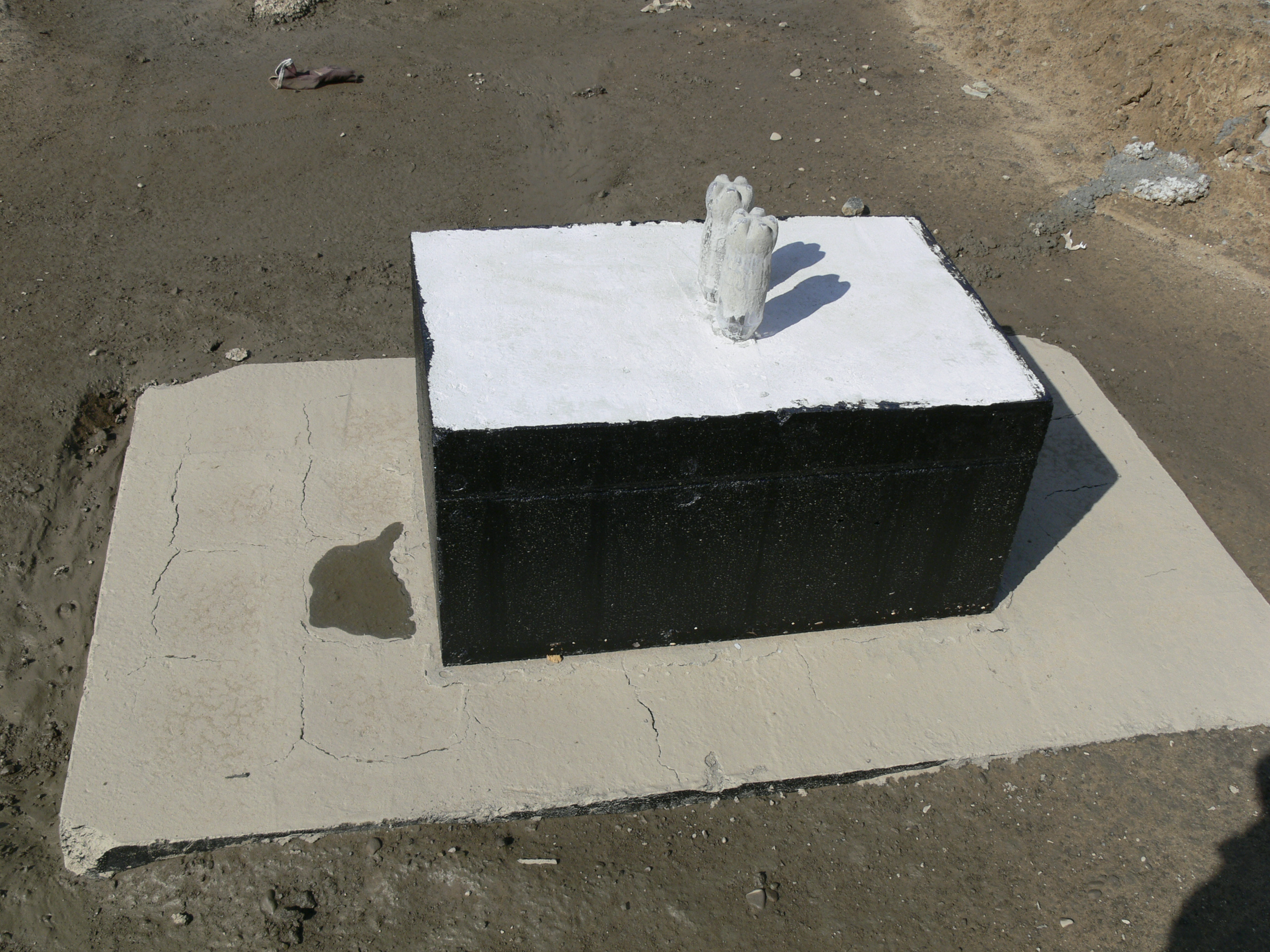

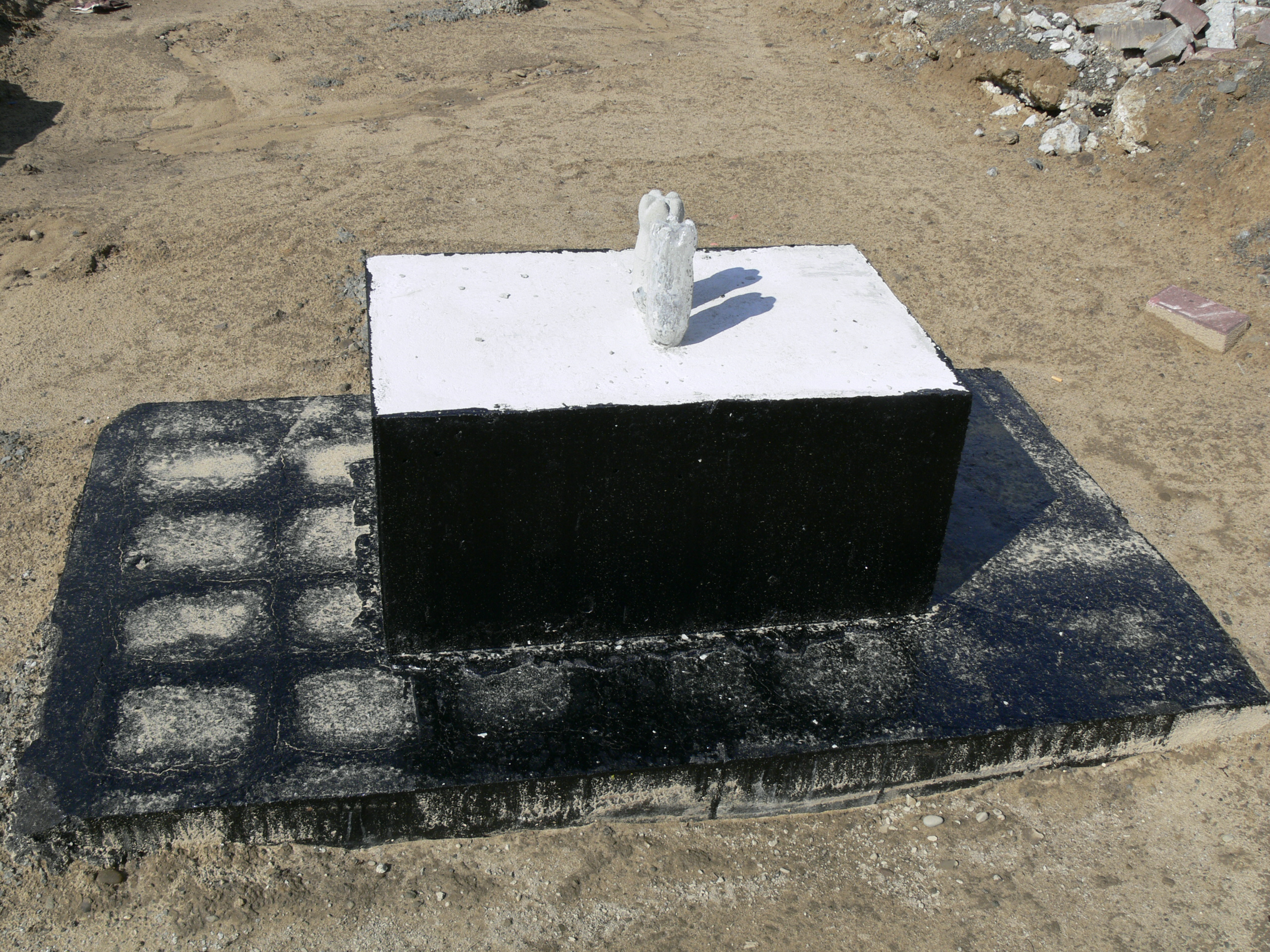

Na części fundamentów nałożono już izolację bitumiczną, również na powierzchniach poziomych – odsadzki, gdzie występują spękania (rys. 6).

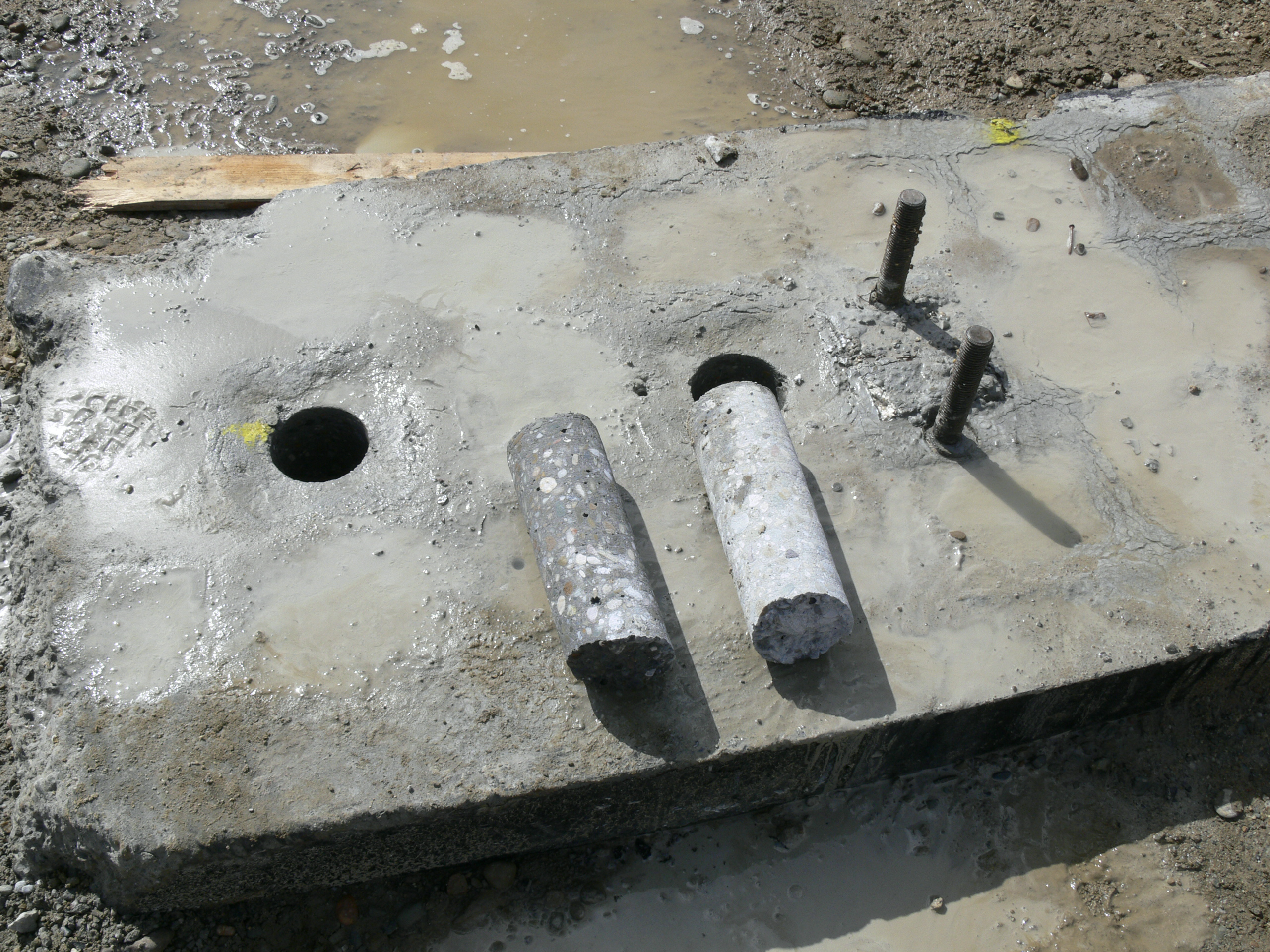

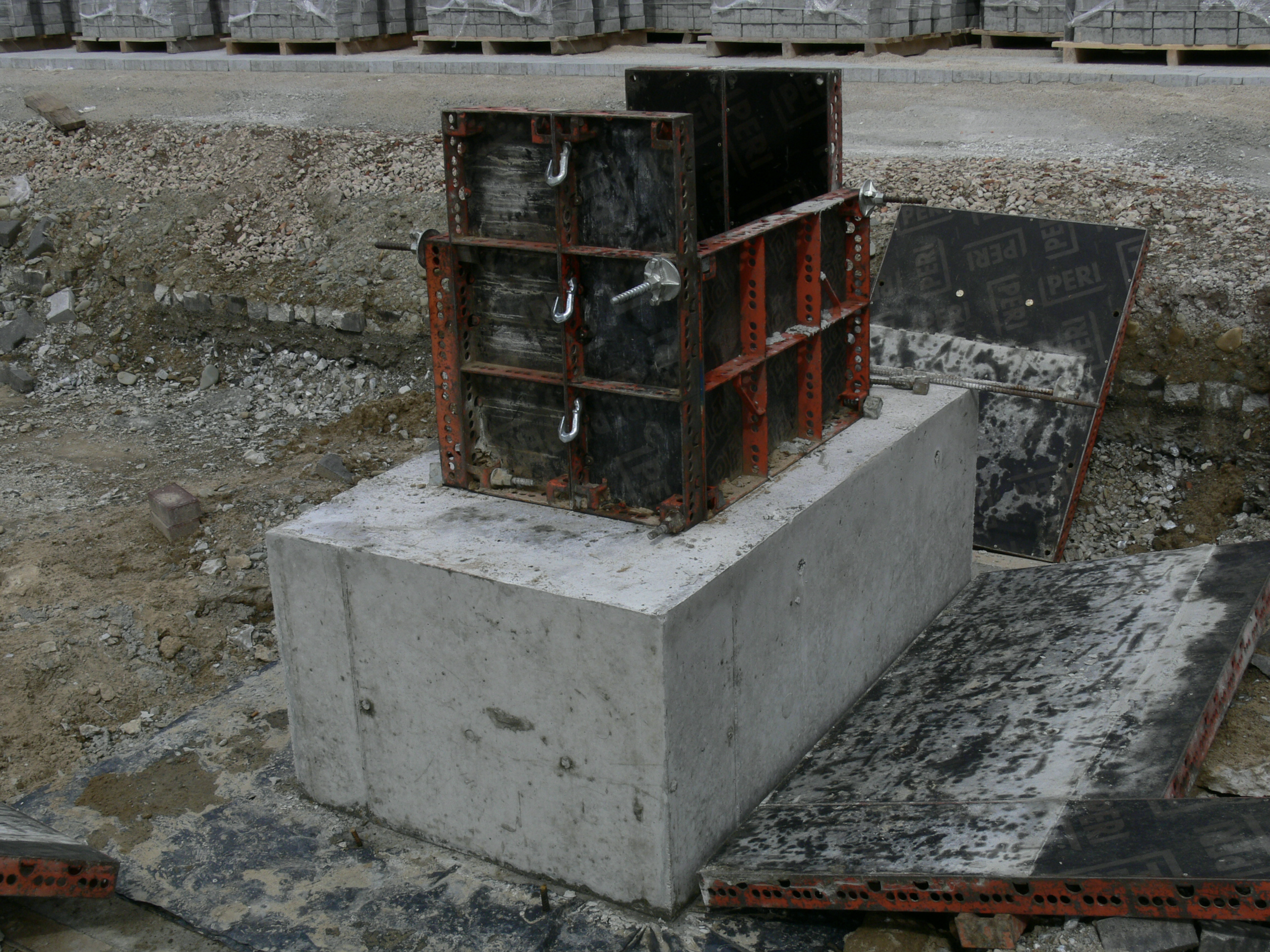

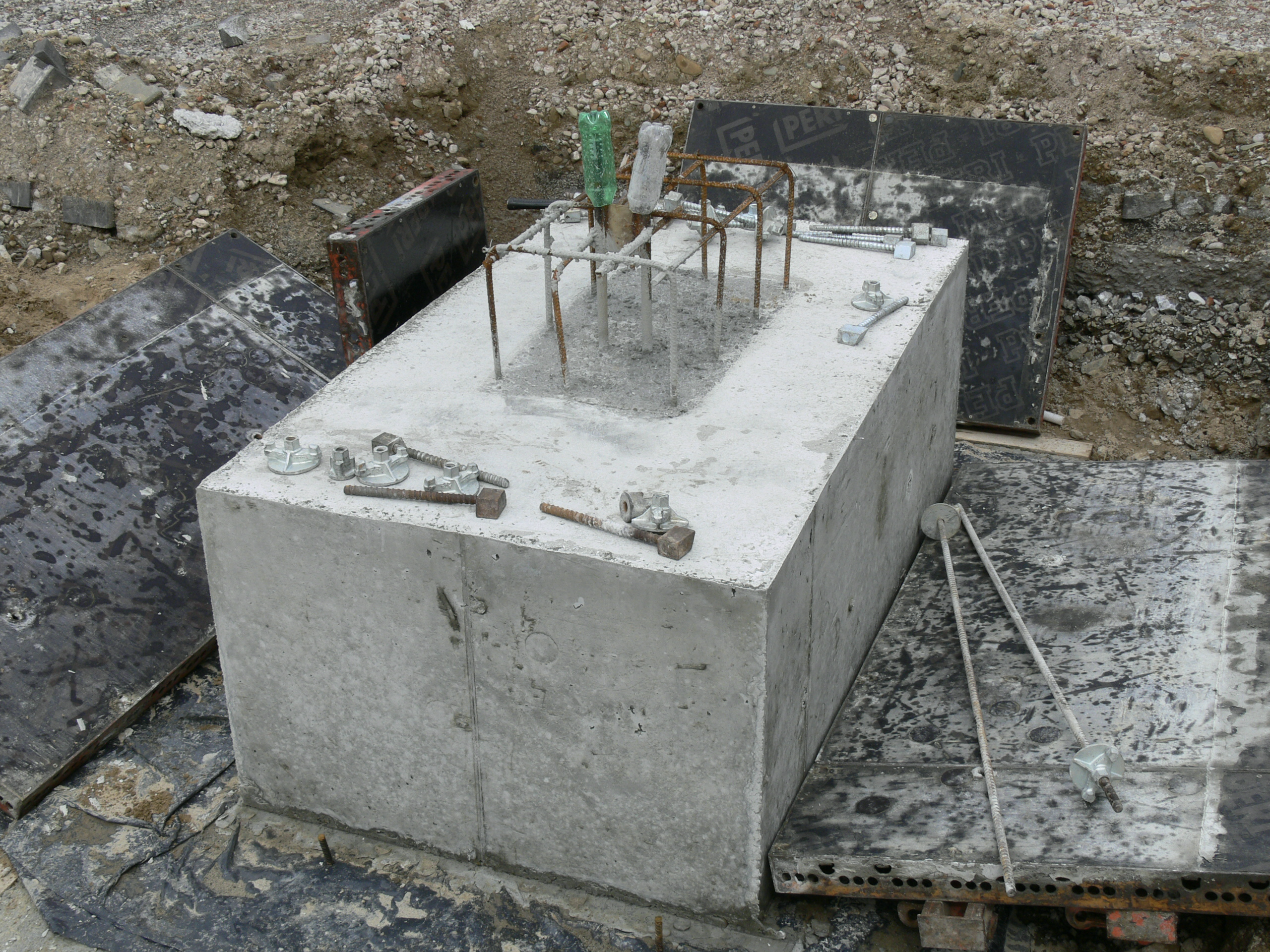

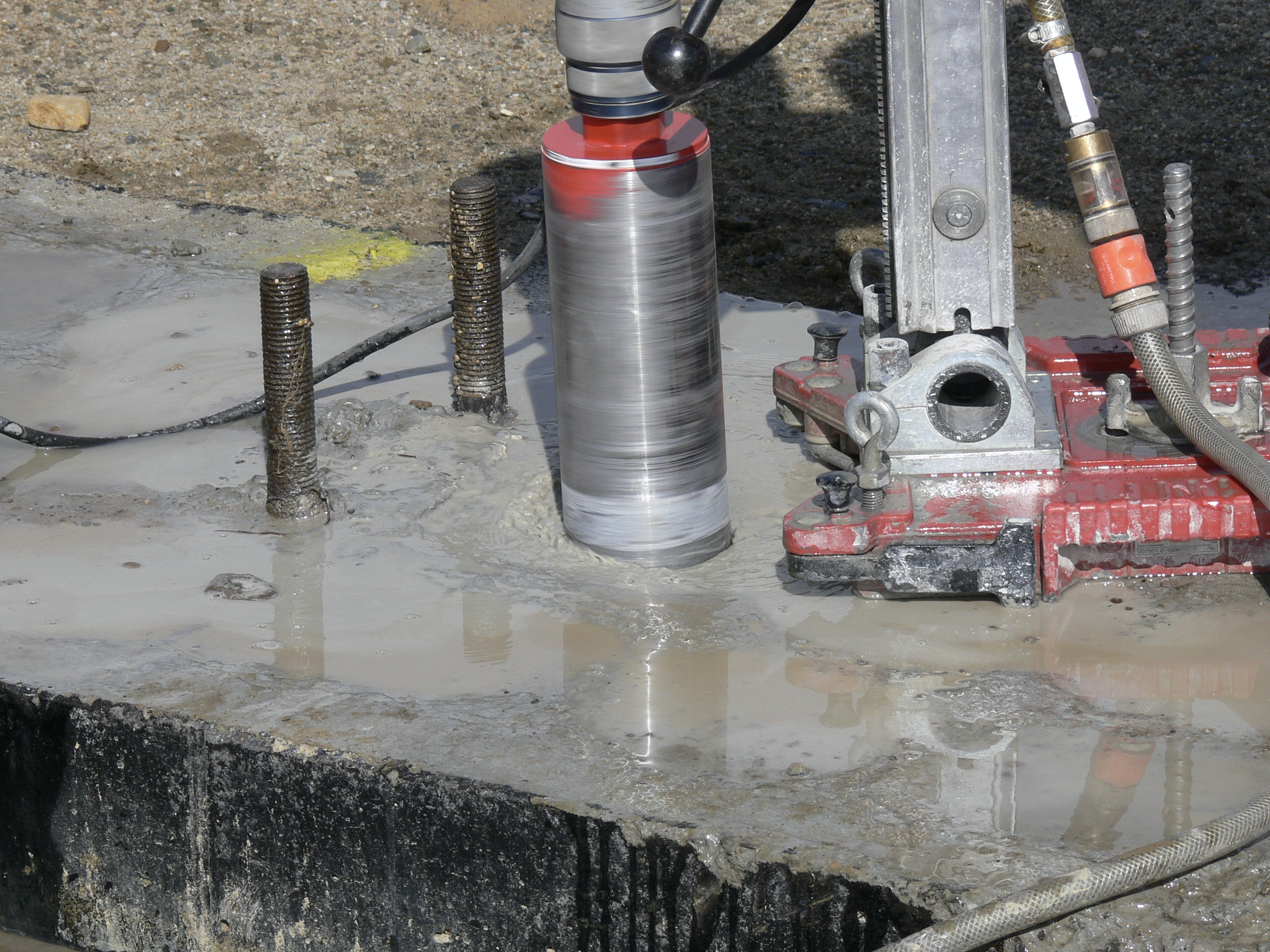

Zaobserwowano, że niektóre fundamenty po rozdeskowaniu, w trzecim dniu od betonowania, pozostawione zostały bez odpowiedniej ochrony przed przesychaniem i pozbawione były odpowiedniej pielęgnacji (rys. 7 i 8).Pojawiają się zatem dwa problemy do rozwiązania. Po pierwsze – ze względu na warunki dojrzewania w tem- peraturze ok. 30°C, dodatkowo bez właściwej pielęgna- cji, wytrzymałość na ściskanie betonu fundamentów może nie osiągnąć wartości przyjętych do obliczeń sta- tycznych przez projektanta. Po drugie – wyraźne rysy zagrażają trwałości elementów żelbetowych, poddanych podczas eksploatacji oddziaływaniu wilgoci i kwasów humusowych z gruntu.Dla oceny betonu fundamentów wykonano odwierty koronką diamentową o średnicy zewnętrznej 102 mm i w ten sposób pobrano z wytypowanych fundamentów próbki (rys. 9 i 10) przeznaczone do określenia wytrzymałości na ściskanie w próbie bezpośredniego ściskania (zgodnie z normą PN-EN 12504-1) [7].

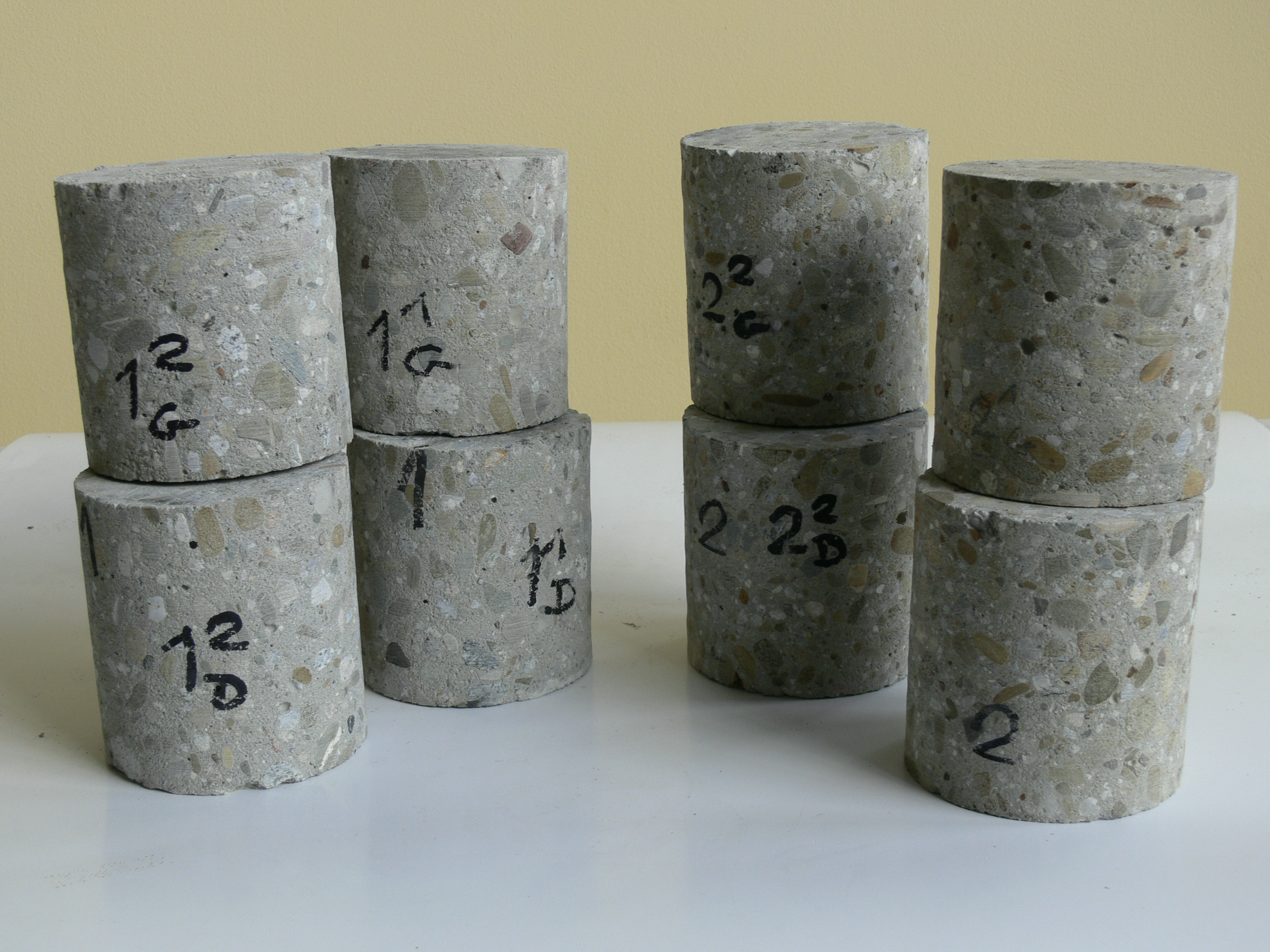

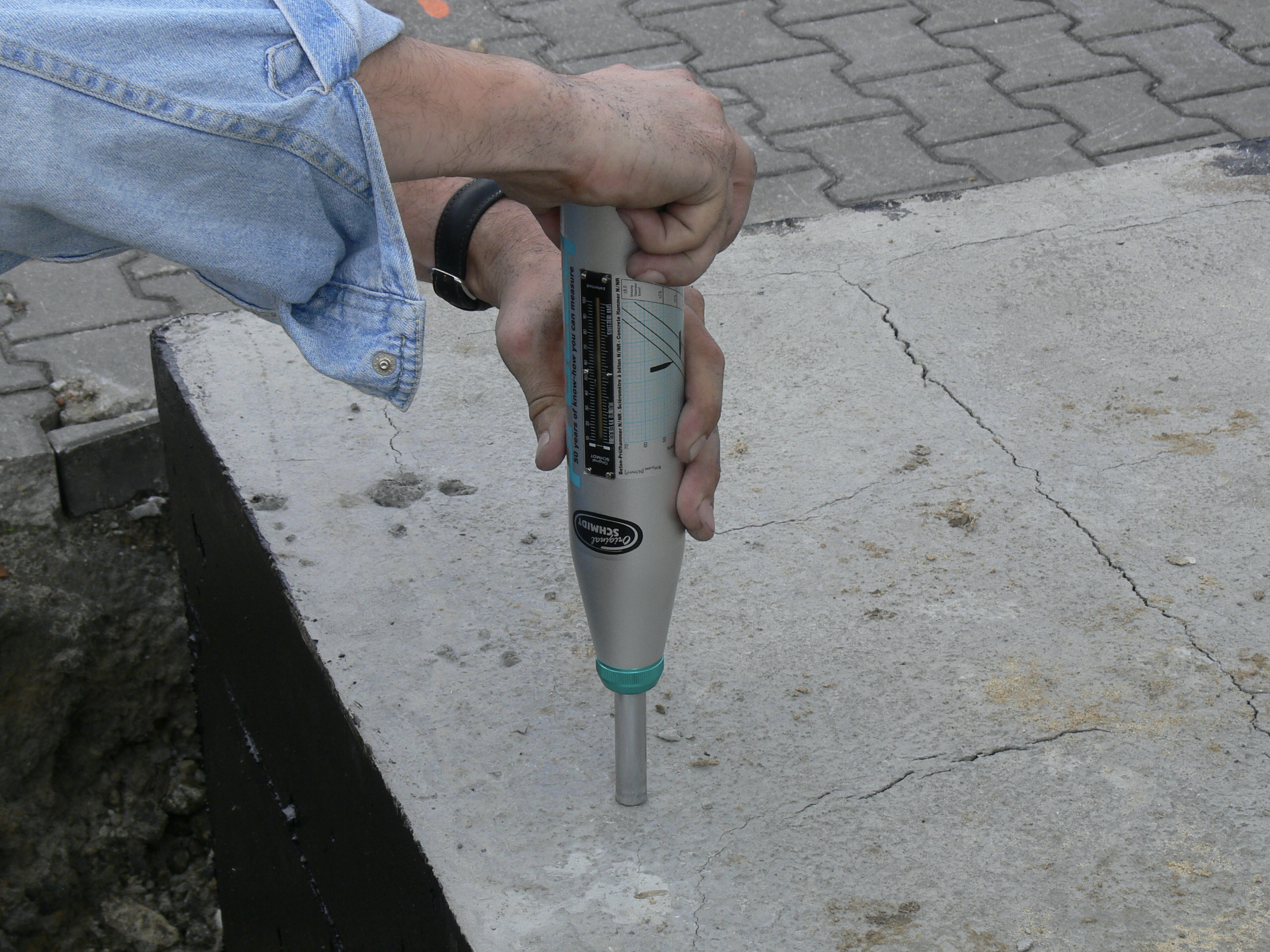

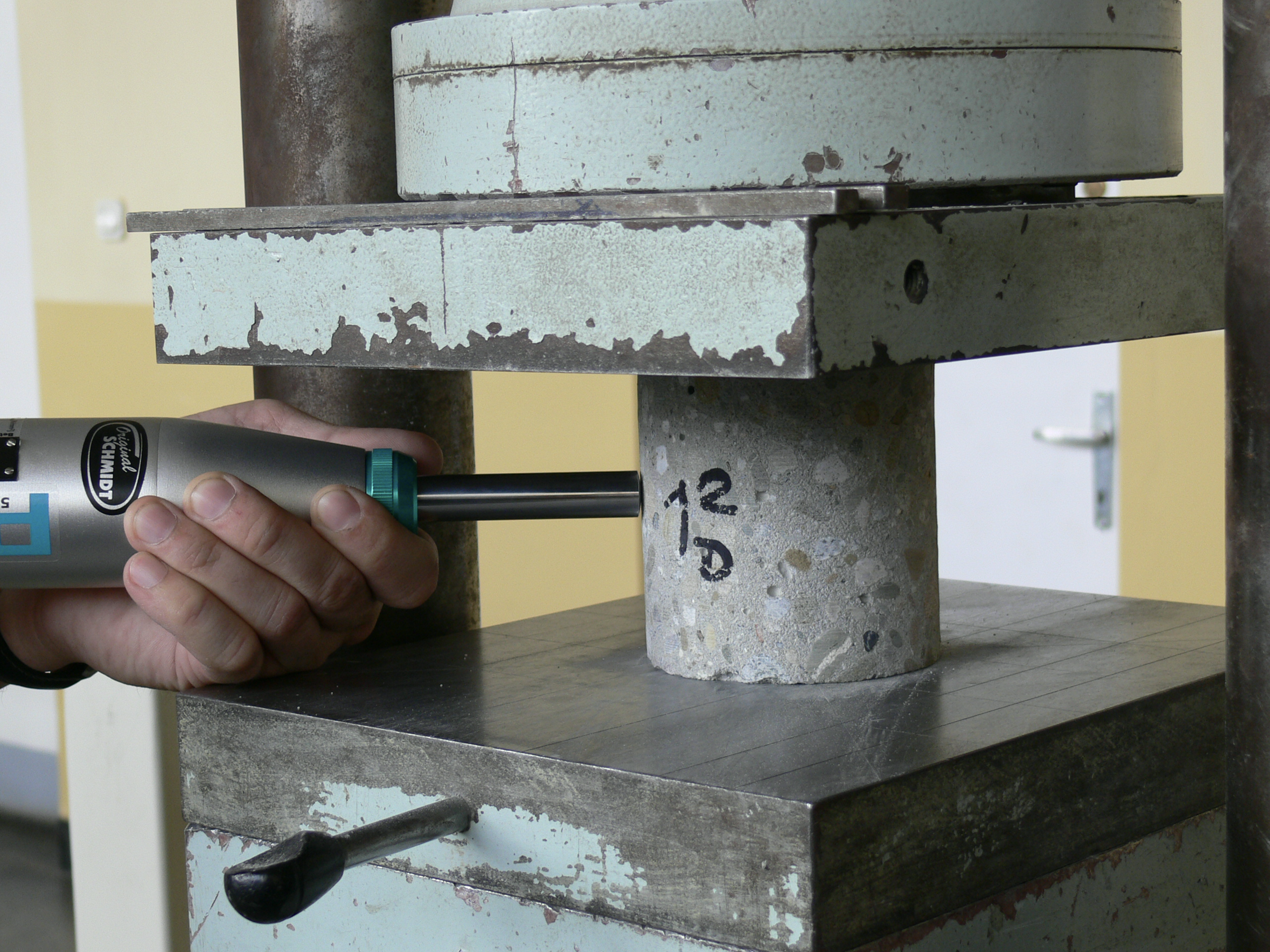

Dodatkowo dokonano pomiaru liczby odbicia młotkiem Schmidta dla wybranych fundamentów w celu oszacowa- nia metodą nieniszczącą wytrzymałości na ściskanie (zgod- nie z normą PN-EN 12504-2) [8], por. rysunek 13. Do bezpośredniego ściskania przeznaczono próbki o średnicy 94,2 mm i stosunku średnicy do wysokości 1,0 z pobranych odwiertów, po dwie z górnej powierzchni i po dwie z warstwy głębszej (na poziomie 12–25 cm od powierzchni górnej funda- mentu) z dwóch wytypowanych fundamentów (rys. 11). Podczas próby ściskania bezpośredniego wykonano także pomiar liczby odbicia młotkiem Schmidta aby wyznaczyć zależność między wytrzymałością na ściskanie i liczbą odbicia, tzw. skalowanie młotka Schmidta (zgodnie z Instrukcją ITB nr 210) – por. rysunek 14.
Ze względu na zróżnicowany wiek betonu fundamentów w dniu badania wytrzymałości na ściskanie pobranych pró- bek, w zależności od lokalizacji fundamentu – odpowiednio 22 i 14 dni oraz biorąc pod uwagę warunki dojrzewania betonu na budowie można przyjąć, że określona w próbie bezpośredniego ściskania wytrzymałość jest na poziomie 0,85 wytrzymałości 28-dniowej, miarodajnej do oszacowania klasy wytrzymałości betonu [1, 2].
Równocześnie dla określenia klasy wytrzymałości betonu przyjęto następujące kryterium kwalifikacyjne [3, 4, 5, 6]:

fc min≥ αfck (1)

gdzie:
fc min – minimalna wytrzymałość na ściskanie uzyskana podczas próby ściskania bezpośredniego n próbek, MPa,
fck – odpowiadająca danej klasie wytrzymałościowej beto- nu wytrzymałość charakterystyczna, MPa,
α – współczynnik zależny od liczby n badanych próbek, dla n = 3–4 α = 1,15.

Jeśli powyższy warunek nie jest spełniony, można posłużyć się innym kryterium, wówczas równocześnie muszą zostać spełnione dwa warunki:

fc min ≥ fck (2)
fc śr ≥ 1,2fck (3)

Biorąc pod uwagę wyniki otrzymane w bezpośredniej próbie ściskania oraz zgodnie z przytoczonymi wyżej kryteriami można oszacować klasę wytrzymałości betonu fundamentów.
Na podstawie pomiaru liczby odbicia oraz wyników badań niszczących (uwzględniających wiek badanego betonu) określono linię trendu opisującą zależność wytrzymałości na ściskanie od liczby odbicia.Wykorzystując tą zależność wyznaczoną podczas badań niszczących, oszacowano wytrzymałość na ściskanie betonu wybranych fundamentów, gdzie dokonano badań nieniszczących, określając liczbę odbicia młotkiem Schmidta typu N.

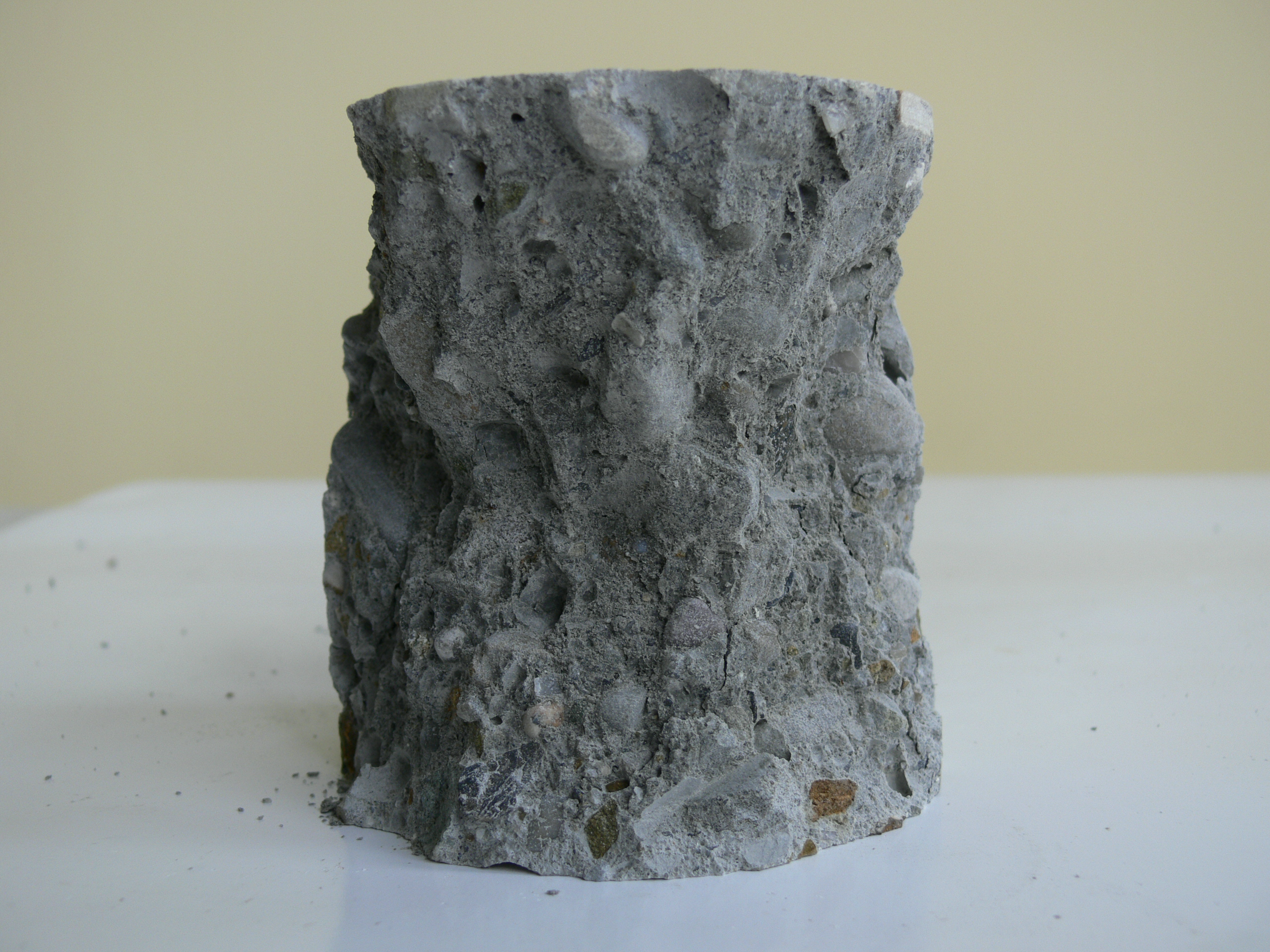

Uwzględniając wyniki wizji lokalnych, dokumentacji fotograficznej, wykonanych badań niszczących i nieniszczących oraz analizy uzyskanych wyników można stwierdzić, że beton fundamentów jest o niższej niż projektowana klasie wytrzymałości i ma osłabioną strukturę. Spękania występujące na powierzchniach poziomych fundamentów mają swoją przyczynę w warunkach dojrzewania betonu – wysoka temperatura otoczenia, niedostateczna pielęgnacja, a tak- że, na co wskazują obniżenia poziomu – charakterystyczne wklęśnięcia powierzchni, prawdopodobnie wynikające ze zbyt dużej ilości wody w mieszance betonowej. Obserwując przełom próbki po zniszczeniu podczas bezpośredniej próby ściskania (rys. 12), można zauważyć wysuszoną strukturę betonu, łatwe odspajanie się ziaren kruszywa od matrycy cementowej, co świadczy o niskiej przyczepności i słabej współpracy między poszczególnymi fazami. Należy także zwrócić uwagę na stosunkowo małą zawartość kruszywa grubego w stosie okruchowym.

Powszechnie wiadomo, że istotny wpływ na wytrzymałość betonu mają warunki, w jakich przebiega jego dojrzewanie, zwłaszcza w początkowej fazie twardnienia.
Z literatury budowlanej [4] oraz z doświadczenia wiadomo, że gdy przy starannej pielęgnacji (nawilżaniu betonu oraz osłonięciu go przed wysychaniem) przez okres 14 dni osiąga się 100% zakładanej wytrzymałości na ściskanie, to przy takiej pielęgnacji przez okres krótszy, np. 7 lub 2 dni albo w warunkach suchych, bez pielęgnacji beton osiąga poziom odpowiednio 95%, 85% i 50% wytrzymałości końcowej. Występujące pęknięcia betonu, odzwierciedlające rysunek zbrojenia, wskazują nie tylko na osłabienie struktury samego betonu, ale również na zmniejszenie przyczepności prętów zbrojeniowych do betonu, dotyczy to również stalowych kotew. Jest to wynikiem wysokiej temperatury otoczenia podczas betonowania i pierwszej fazy dojrzewania betonu, co w połączeniu z niewystarczającą pielęgnacją oraz ze znaczną różnicą we współczynnikach rozszerzalności termicznej stali, kruszywa i zaczynu cementowego poskutkowało osłabieniem struktury i pogorszeniem przyczepności między poszczególnymi fazami.
Innym aspektem związanym z zaobserwowanymi uszkodzeniami betonu jest jego trwałość. Przez otwartą strukturę powierzchni betonu będzie możliwa penetracja wody w głąb fundamentu, a co za tym idzie stworzenie warunków do rozwoju korozji zbrojenia, co przy niskiej wytrzymałości na ściskanie betonu zagraża niezawodnej pracy fundamentu – jako podpory konstrukcji stalowej budowanej hali. Ostateczną decyzję dotyczącą podejmowania ewentualnych działań naprawczych należy skonsultować z biurem projektowym opracowującym projekt wykonawczy fundamentów lub właściwym rzeczoznawcą budowlanym.


BIBLIOGRAFIA

[1] Neville A. M., Właściwości betonu, wyd. IV, Polski Cement, Kraków, 2000 [2] Kurnik Z., Materiały pomocnicze do ćwiczeń z technologii betonu, Politechnika Krakowska, Kraków, 1985
[3] Śliwiński J., Beton zwykły. Projektowanie i podstawowe właściwości, Polski Cement, Kraków, 1999
[4] Jamrozy Z., Beton i jego technologie, PWN, Warszawa-Kraków, 2000
[5] PN-EN/B-06250 Beton zwykły
[6] PN-EN 206 Beton – Wymagania, właściwości, produkcja, zgodność
[7] PN-EN 12504-1 Badania betonu w konstrukcjach – Część 1: Próbki rdzeniowe – Pobieranie, ocena i badanie wytrzymałości na ściskanie
[8] PN-EN 12504-2 Badania betonu w konstrukcjach – Część 2: Badanie nieniszczące – Oznaczanie liczby odbicia
